２０１１年度　インタラクティブ映像制作実習I(1)

第２回図形とパス操作

担当者: 斎藤進也 (saitos[at]fc.ritsumei.ac.jp)

★本日のテーマ

本日は、前回に引き続き、オブジェクトを描画するためのツールの基本をマスターする。
そして、ムービーを作成する上で重要となる「フレーム」の基礎的使用方法について学ぶ。

★ツールの基本（２）

図形を描く(pp.62-67)
- 円を描く

  楕円ツール
  楕円ツールで斜めにドラッグすると、対角線上に円ができる。
  [shift]を押しながらドラッグすると、まん丸が描ける。

  「プロパティ」パネル、「情報」パネル、「変形」パネルで,大きさなどの数値を指定できる。
- 四角を描く
  矩形ツール
  矩形ツールで斜めにドラッグすると、対角線上に長方形ができる。
  [shift]を押しながらドラッグすると、正方形が描ける。

  「プロパティ」パネル、「情報」パネル、「変形」パネルで、大きさなどの数値を指定できる。

  矩形プリミティブツール

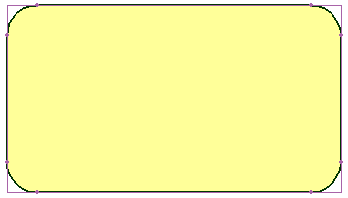

  角丸の長方形を作りたい場合などは、矩形プリミティブツールを用いる。

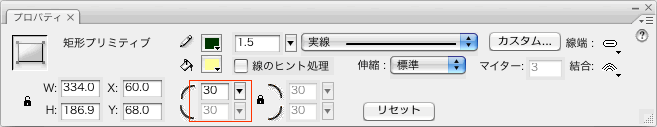

  プロパティパネルで、コーナーの丸みを数値で指定できる。
- 多角形を描く
  多角形ツール
  多角形ツールでドラッグすると、各辺が等しい長さの多角形ができる。初期設定では、五角形。

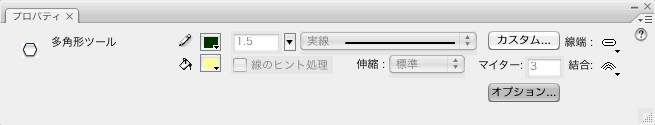

  プロパティパネルの[オプション]をクリックして、[ツールの設定]ダイアロボックスで[辺の数]を変更することができる。

  また、[ツールの設定]ダイアロボックスで、[スタイル]を[星]に変更することで星形を描くことができる。
- 扇形やドーナツ型を描く
  楕円プリミティブツール

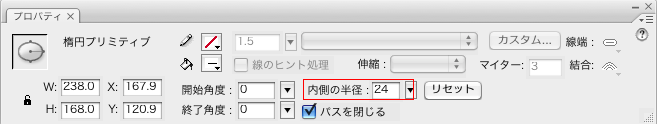

  楕円プリミティブツールで円を描画後、[プロパティ]パネルで[内側の半径]の値に応じて内側がくりぬかれる。

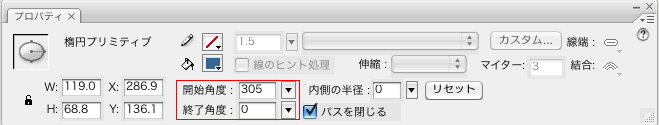

  [プロパティ]パネルの[開始角度][終了角度]を調整することで、扇形や円グラフの一部のような図形を描くことができる。　
選ぶ(pp.57-59)
- 「塗り」や「線」を選ぶ
  選択ツール

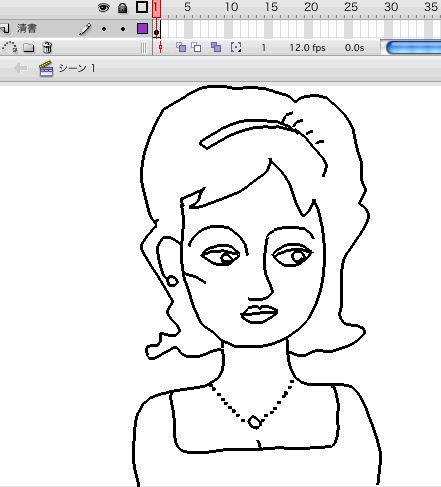

  選択ツールで、エレメントの一部をクリックすることで「塗り」や「線」が選択される。
  Flashでは、「塗り」と「線」を別々のエレメントとして扱っていることに注意が必要。
- アンカーポイントを選ぶ
  ダイレクト選択ツール

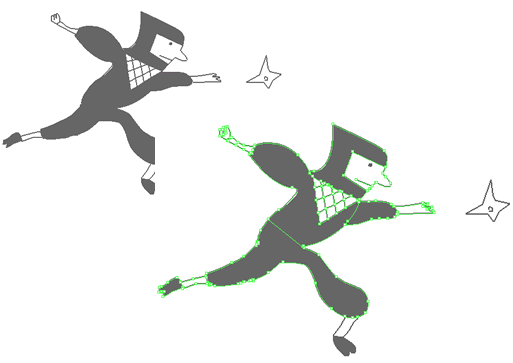

  [ダイレクト選択ツール]を利用すると、アンカーポイントを選択することができる。

  アンカーポイントとは、線（パス）を操作するための点のことである。
  これを移動させることで、線をその方向に引っ張り（anchor）、変形させることができる。
- 部分的に選ぶ →素材のダウンロード
  なげなわツール
  なげなわツールを使うと、塗りや線を部分的に選択することができる。
  オブジェクトを分割せずに、部分的にカラーを変更する"塗り分け" に利用すると便利。

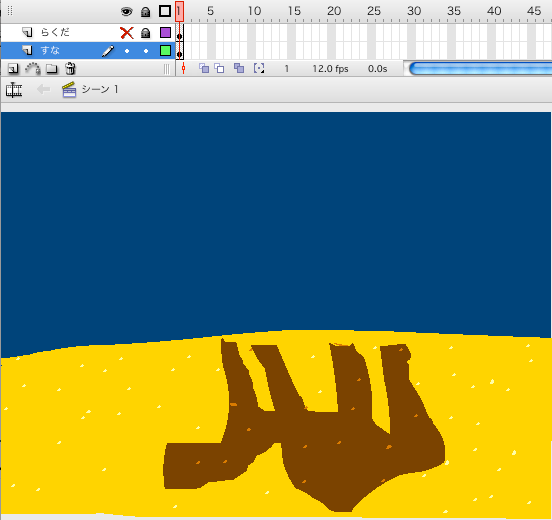

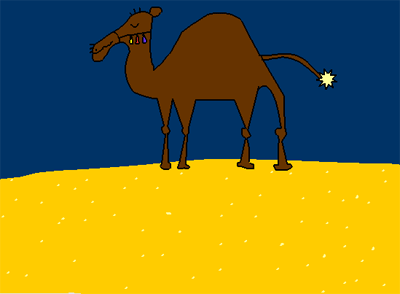

  影の部分を、なげなわツールを用いて選択

  選択した範囲内を別の色で塗る。これが′′塗り分け′′。
変形（p.60）
自由変形ツール

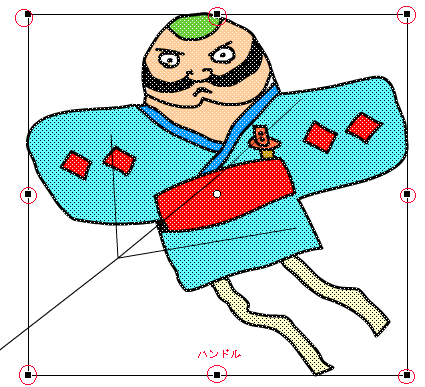

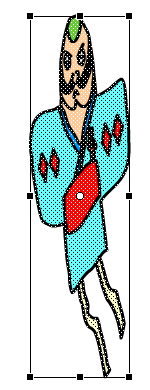

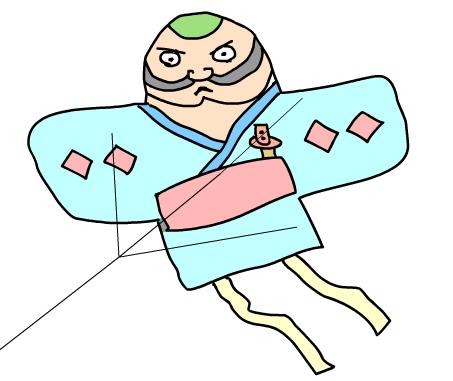

自由変形ツールを使うと、簡単にオブジェクトを拡大・縮小・回転させることができる。オブジェクトを選択して、[自由変形ツール]に切り替えると、オブジェクトを包み込むような四角形が表示される。各辺に表示されている「ハンドル」をドラッグするとオブジェクトが変形する。

なお、[shift]を押しながら四隅のハンドルをドラッグすると、縦横比を保持したまま変形される。
文字の入力(pp.106-113)
テキストツール

[テキストツール]を選択し、ステージでクリックすると、テキストブロックが表示されるので、そこに文字を入力する。
整える（p.79）

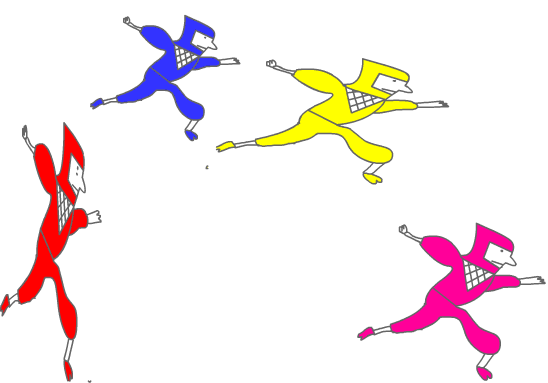

[整列]パネルを使用すると、選択したオブジェクトを整列できる。

ex1)
[整列]　[均等配置（垂直方向）]

ex2)
[サイズ揃え]　[中央揃え（水平方向）]
