2011.10.06
「磁性スポンジ」の外部磁場制御に成功 ＜研究成果がNature Asia Materialsに掲載されました＞
立命館大学共通教育推進機構の中村尚武特別任用教授は東工大の榎敏明教授、伊藤良一特別研究員（現シンガポール大）らの研究グループ、シンガポール大学のSuresh
Valiyaveettil教授らの研究グループ、他との共同研究により、「磁性スポンジ」の創製に成功しました。
この研究成果は7月6日にJ.Am.Chem.Soc.に掲載され、7月19日にイギリス化学会のChemistry
World に速報され、さらに、10月3日付けでNature Asia
Materialsに掲載されましたので、ご報告いたします。
■概要
磁性を持つナノマテリアルは、外部磁場に応答してその構造を変化させることが出来るため、磁場に応答して構造が膨らんだり潰れたりしガスの吸着/脱着を制御することを可能としました。また、工業的には、磁場をスイッチとするセンサー、ドラックデリバリーシステムなど、次世代機能性ナノマテリアルとして注目されています。
このように、磁性が変化し、その後、構造が変化するといったナノマテリアルはほとんど報告例がなく、本研究は世界で初めて外部磁場を刺激として構造を異方的に変化させることが出来るスポンジ状の物質の開発に成功し、磁場をスイッチとして構造を膨らませたり潰したりすることに成功しました。
本研究はAgency
for Science, Technology and Research（研究代表者：Suresh
Valiyaveettil）、日本学術振興会特別研究員DC1（課題番号21・6717、研究代表者：伊藤良一）の支援を受けて実現しました。
■研究の背景
磁気双極子相互作用は分子間相互作用に比べて圧倒的に小さく、磁気双極子相互作用が物質の構造を支配することは通常の結晶などの物質ではありえないことでした。上記のシステムの実現には、二つの新しい要素が必要でした。一つ目は分子間相互作用を上回る磁気双極子相互作用を持つ物質とスポンジ構造を保つための化学的安定性を持つ物質の開発でした。二つ目は物質間を柔軟に連結し、外部からの力に逆らわず変化できる長いばねのような分子でした。これらの特殊な物質に関する報告例はなく、適切な材料の設計・合成から始めなければなりませんでした。
■今回の研究成果
中村尚武特別任用教授らの研究グループが独自に合成していた柔軟性のあるアルカンジチオール（炭素鎖30）と榎敏明教授らの研究グループが独自開発していた分子間相互作用を凌駕する磁気双極子相互作用を持つ磁性ナノ粒子を連結させて、構造自由度のある磁性ナノ粒子架橋構造体「磁性スポンジ」を作成し、今回、窒素ガス吸着実験、高磁場を印加しながら磁性の変化を測定し、構造変化を検討しました。得られた磁性の変化は磁場ありの場合（潰れている状態）は、磁場なしの場合（膨らんでいる状態）に比べて500%増大していることがわかり、これは強い磁気双極子相互作用によって磁性ナノ粒子同士が引き合い、構造が潰れ、実効的磁化を増大させていると結論付けられました。
■波及効果と今後の展開
外部磁場によりスポンジが膨れた構造と潰れた構造を自由にコントロールできることを実現した本研究は、ドラックデリバリーシステムのブレイクスルーになるであろうと評価をされており、今後、磁性スポンジの概念を持つ磁性材料の開発が追随することが期待されています。今回、窒素分子中における吸着/脱着を明らかとしましたが、例えば窒素分子を抗生物質にすれば望む場所で望むときに磁場をかけることにより抗生物質が放出されることが期待され、磁性スポンジの薬用転用への展開を検討しています。
■掲載論文
Ito,
Y.; Miyazaki, A.; Takai, K.; Sivamurugan, V.; Maeno, T.; Kadono, T.; Kitano, M.;
Ogawa, Y.; Nakamura, N.; Hara, M.; Valiyaveettil, S.; Enoki, T. “Magnetic sponge
prepared with an alkanedithiol-bridged network of nanomagnets.” J. Am. Chem.
Soc. 2011, 133, 11470–11473.
2011.10.05
色素増感型太陽電池（DSC）によるエネルギーハーベスティング方式を実現した 屋内測位インフラ「Place StickerⓇ」を開発 －CEATEC JAPAN 2011に出展－
立命館大学(本部：京都市、総長：川口 清史)、ローム株式会社(本社：京都市、代表取締役社長：澤村 諭、以下ローム）、株式会社電通国際情報サービス(本社：東京都港区、代表取締役社長：釜井 節生、以下ISID)の3者はこのほど、エネルギーハーベスティング方式※による稼働が可能で、高精度な屋内測位インフラ「Place StickerⓇ(プレースステッカー)」を開発しました。「Place StickerⓇ」は、スマートフォンなどの携帯端末を保有するユーザーに対して位置情報サービスを提供する技術で、ビル、ショッピングセンターなどの屋内や地下街における測位インフラとして活用を試みていきます。なお、今回の成果は2011年10月4日から幕張メッセ(千葉県幕張市)において開催される、アジア最大級の最先端IT・エレクトロニクス総合展CEATEC JAPAN 2011のローム展示ブース(ブース番号：7F02)にてデモンストレーションを行います。
近年、スマートフォンなどでGPSの利用が一般化し、屋外における様々な位置情報サービスが提供されています。GPSの利用が困難な建物内や地下においても屋外と同様なサービスの需要が期待されており、GPS信号を屋内で発信する方式や、通信用の無線LAN基地局から発信された電波を測位に流用する方式など、様々な測位技術の研究が進められています。しかし、より局所的な場所の測位を必要とする場合においては、十分な精度を得るために多数の発信機を設置する必要があります。そのような場合、発信機の電源増設にかかるコストが高いなど、実用化には多くの課題が残されています。
そこで立命館大学、ローム、ISIDは、測位技術とエネルギーハーベスティングの組み合わせに着目し、屋内測位インフラの確立と普及を目指す共同研究開発として「Place
StickerⓇ」プロジェクトを実施しています。「Place
StickerⓇ」は、他の位置測位技術で不得意とされている1メートル以内の測位及び電源のない場所での駆動について解決する技術として今後実用化を目指してまいります。
「Place StickerⓇ」は、屋内測位インフラとして以下の要件を実現しています。
（1）高精度な測位を可能とする
「Place
StickerⓇ」は、無線LAN基地局方式を採用しており、現在普及しているスマートフォンで稼働します。また、IEEE802.11に準拠した無線LANのビーコンを低出力で送信することにより、従来より狭い間隔で設置できるため、これまで無線LAN基地局方式では実現が厳しかった3メートル以内の測位を可能としています。国土交通省の「平成22年度移動支援サービス技術研究支援事業」において、大阪・梅田周辺地下街で実施した実証実験では、10mおきに「Place
StickerⓇ」を設置し、3mの測位精度を実現しました。今後は、1メートル以内の測位精度を目標として開発を進めてまいります。
（2）低運用コスト
「Place StickerⓇ」は、通信インフラとしてではなく屋内測位インフラとしてのみ機能させることにより、低出力のビーコン送信に限定し、低消費電力化を実現しました。また、ロームによる色素増感型太陽電池（DSC）の室内光下での発電効率の改善により、屋内においてもエネルギーハーベスティング方式による駆動を可能とし、外部からの電源供給を不要にしました。その結果、これまで無線LAN基地局方式で必要だった電源施設工事のコストを省き、電気代不要で稼動させることが可能となりました。
なお、CEATEC JAPAN 2011のローム展示ブースでは、「Place StickerⓇ」を約3m間隔で33個配置し、ブースの大部分において測位可能な環境を提供します。「Place StickerⓇ」は、配置レイアウトに応じてビーコン送信の出力を調整することが可能で、配置間隔を狭めることにより測位精度は1mを目標としています。配置した33台のうち、3台はロームの最新シースルーカラーDSCで動作します。

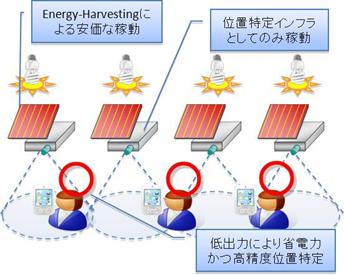

「Place StickerⓇ」の概要図
↑ CEATEC JAPAN 2011 のローム展示ブース内で、展示員の現在位置を 「Place StickerⓇ」で測位し、結果をPC画面に表示。

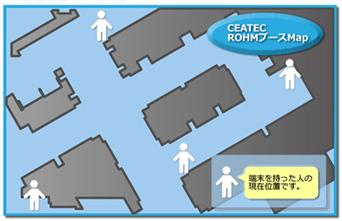

「Place StickerⓇ」による測位画面イメージ
立命館大学とISIDは、産学連携活動の一環として、2009年からユビキタス環境に関する共同研究を実施しています。「Place StickerⓇ」はその枠組みで研究開発が始まりました。今回のプロジェクトで立命館大学は測位アルゴリズムの開発を行い、またISIDは「Place StickerⓇ」のプロトタイプ開発、アプリケーション作成、及び位置測位サービスインフラの構築を行っています。ロームは、将来のエネルギーハーベスト時代に対応するため、屋内でも発電が可能なデバイスとして2009年から色素増感型太陽電池（DSC）の開発をスタートし、室内光下における発電効率の改善と製造技術の確立に取り組んでいます。今回のプロジェクトでは、先進的なDSCの高効率化、ならびに自立電源モジュールをはじめとする電源モジュールの開発、及び「Place StickerⓇ」の実装を行っています。
3者は今後、エネルギーハーベスティング方式による屋内測位インフラ「Place
StickerⓇ」を活用した測位技術のさらなる向上および一層の低コスト化に取り組み、実用化に向けて研究開発を進めてまいります。
【用語説明】
※エネルギーハーベスティング方式
我々の周囲の環境から室内光発電や振動発電などにより、その場でエネルギーを収穫(harvest)して駆動させる方式。
【参考資料】

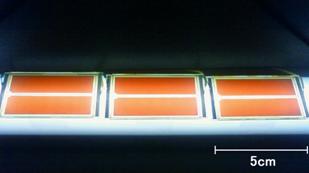

「シースルーカラーDSC」 の写真
「Place StickerⓇ」の写真
ロームのDSCの発電性能（蛍光灯1000ルクス環境下）
＜本リリースに関するお問い合わせ先＞
立命館大学 広報課
TEL：075-813-8300
FAX：075-813-8147
ローム株式会社 広報IR室
TEL：075-311-2121
FAX：075-311-1363
e-mail：pr@rohm.co.jp
株式会社電通国際情報サービス 経営企画室 広報担当
TEL：03-6713-6100
FAX：03-6713-9903
e-mail：g-pr＠isid.co.jp
※「Place StickerⓇ」は、株式会社電通国際情報サービスの登録商標です。
