構造部品を3Dプリンタで製作
簡単な形状の構造部品を3Dプリンタで製作してみる。
設計データ&出力用データ
- Digilent HB-5 他用保持部品…
sldprt,
ipt,
igs
- Digilent VRM 用保持部品…
ipt,
igs

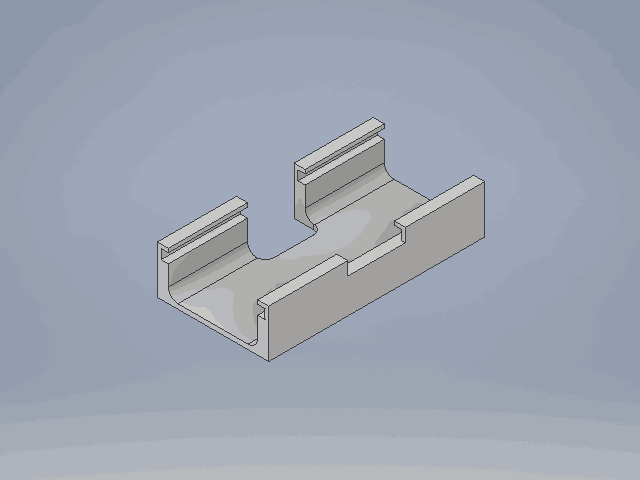

- HC-SR04 用保持部品…
ipt
igs
- 凡例
- sldprt...SolidWorks 設計データ
- ipt...Autodesk Inventor 設計データ
- igs...出力用IGESデータ
こちらでは MakerBot Replicator+ で出力している。
溶かした樹脂の垂直方向への積層なので、
軒状の部分(オーバーハング、Γ状の形)が苦手。
そのような切り欠きのある部品は、出力時に支持部(support)の形成を指示する。
