(C) by T.IZUMI, Sep 2015
Ver. 2015.10.06.a

組込みシステム開発トレーニング課題

Xilinx Zynq による DMA - Stream 接続のサンプル Vivado版

ソースコードを含むアーカイブ一式はこちら： http://www.ritsumei.ac.jp/se/re/izumilab/lecture/15ZedboardDmaVivado.zip

ターゲットボード

ZedBoard   (or ZYBO)

ターゲットFPGA

XC7Z020-1CLG484C (or XC7Z010-1CLG400C for ZYBO)

ZYBOで実行する場合はボード定義ファイルをインストールしておくこと。
https://reference.digilentinc.com/vivado:boardfiles

それ以外のボードでトライする場合は、ボードの仕様に合わせてxdcファイルとトップ記述、およびIP Integrator でのProcessor Systemの設定を書き換えるべし。

開発環境

Xilinx Vivado 2015.2

Xilinx SDK 2015.2

• この課題の習得項目は次の通り。
  • Vivado IP Integrator によるZynq PL+PS 組込みシステムの構築
  • Xilinx SDK によるソフトウェア開発
  • PSのDRAMからPL上のStreamへのDMA転送
  • PL上のStreamからPSのDRAMへのDMA転送
  • （PL上のモジュールはダミーのFIFO）
  • ZedBoard (or ZYBO) による実機動作確認
• この課題は次の項目を習得済みの者を対象とする。
  • 計算機アーキテクチャ（基本＋割込み、cache, MMU, DMA などの応用を含む）
  • Cプログラミング, OS, コンパイラ
  • FPGAボードの基本的な取扱い
  • PCとボードのUART接続
  • Vivado による RTL 設計の基礎（→推奨）
  • Vivado IP Integrator, SDKの基本操作（→推奨）
  • Zynqを用いた設計の基礎（→推奨）
• この課題終了後には次の課題を推奨する。
  • Vivado HLS によるモジュール設計例
  • Vivado HLS チュートリアル補足版（含Zynq+VivadoHLS）
• 以下、特に指定の無い項目は規定値（デフォルト、最初から入っている値）を設定する。
• Vivado は深くフォルダを掘ってトラブルを起こすので、 課題を実行するフォルダにドライブ文字を割り当てておくとよい。 subst_dir.bat のフォルダ名を変更して実行すると良い。

1. システムの構築(Vivado)

• Vivado を起動する。 既存のプロジェクトが開いていたら [File] -> [Close Project] する。

1-1. プロジェクト生成

• [File]->[New Project]して New Project Wizard を起動する。
• プロジェクト名と場所を次のように設定する。

  Name                dmatest_prj
  Project Location    例 C:/cygwin/home/t-izumi/ZedBoard_DMA_Vivado


• プロジェクトタイプを「RTL Project」に設定する。
• board を指定する。ZedBoard (or ZYBO) を探して選択。（それ以外のボードは parts を指定する。例えば ZedBoardならxc7z020clg484-1）
• Finish

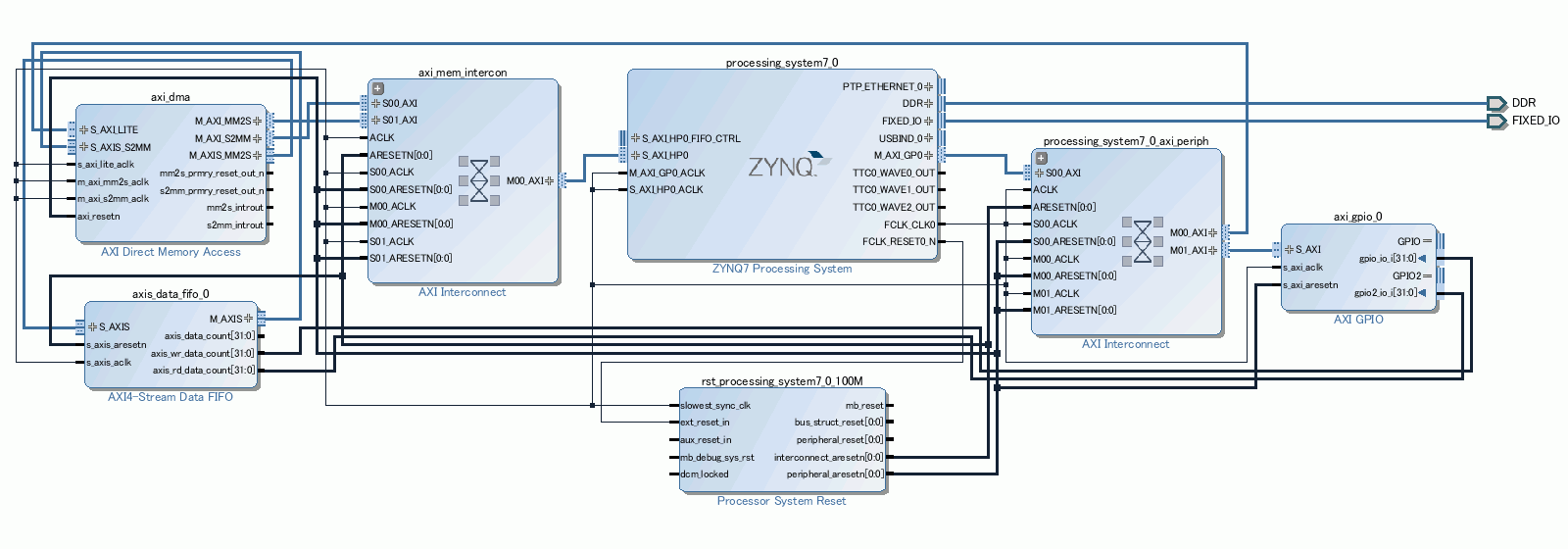

1-2. ブロック設計 (Vivado - IP Integrator)

• IP Integrator で Create Block Design する、Design name = Zynq_PS とする
• Add IP で Zynq PS を追加
• Zynq PS を Re-customize IP する
  • Presets で ZedBoard を設定 (or Import XPS Settings からZYBO_zynq_def.xml をインポート)
  • UART1 (MIO48,49), LED(MIO7), Push Button(MIO50,51) にチェックが入り設定されていることを確認する。 （設定されていなければマニュアル設定）
  • PS-PL Configration でS AXI HP0 Interface を追加
• Run Block Automation を実行、このときApply Board Presetのチェックを外す
• Add IP で AXI4-Stream Data FIFOを追加（ハードウェアアクセラレータのかわり）
• FIFO を Re-customize IP する
  • FIFO Depth: 1024, TDATA Width (bytes): 4にする。
• FIFO の M_AXIS を右クリックし Make Connection して PS の S_AXI_HP0 に接続
• Processor System Reset, AXI Inteconnect, AXI Direct Memory Accessが自動で入る
• 何故か FIFO の S_AXIS も自動で接続されている
• Run Connection Automation して DMA の S_AXI_LITE と PS の M_AXI_GPO を接続
• AXI Interconnect が自動で入る
• DMA を Re-customize IP する
  • Enable Scatter Gather Engine がチェック無しになっていることを確認
  • Allow Unaligned Transfers (Read,Write共)がチェックになっていることを確認
• Add IP で AXI GPIO を追加（デバグ用）
• GPIO を Re-customize IP する
  • Enable Dual Channel にする
  • ポートを二つとも All Inputs にする
• GPIO の gpio_io_i[31:0] と FIFO のaxis_wr_data_count[31:0]を接続
• GPIO の gpio2_io_i[31:0] と FIFO のaxis_rd_data_count[31:0]を接続
• Run Connection Automation して GPIO の S_AXI と PS の M_AXI_GP0を接続
• Validate Design する
• Generate Block Design する

1-3. システム生成、コンパイル、エクスポート

• Flow Navigator で Project Manager を選択
• Souces ウィンドウ内でZynq_PS.bdを右クリックしCreate HDL wrapperする
• Generate Bitstream する
• Export Hardware (Include Bitstream) する

2. プログラムのコンパイルと実行(SDK)

2-1. SDK の起動とプロジェクト設定

• Vivado から Launch SDK
• File -> New -> Application Project

      Project name: dmatest
      OS Platform: standalone


• Project Explorer の /dmatest/src に helloworld.c や peripheralstest.c などの不要なテンプレートがあったら Delete
• dmatest.c を src に drop してコピー

2-2. 実行

• (ZYBO では JP5 が JTAG 側に刺さっていることを確認。)
• 念のためボード上の BTN7 PS-RST (BTN7 PS-SRST for ZYBO)を押下
• Program FPGA
• Terminal を Serial 115200bps, 8bit, no parity, no flowctrl で接続
• Build All

2-3. 動作確認

• dmatest を Run As -> Launch on Hardware (System Debugger)
• 動作が始まるとランプLD9 MIO7が点滅(LD4 MIO7 for ZYBO)
• UART経由でTerminalに動作状況を表示
  • 進行カウンタ、送出／受取ブロック数、送出／受取ビジー状態、ＦＩＦＯのデータカウンタ
• PB1 MIO50 / PB2 MIO51 を押下するとDMAの送出／受取のリクエストが出される。 (BTN4 MIO50 / BTN5 MIO51 for ZYBO)
• FIFO（恐らくDMA内部のFIFOも含めて）２つ分のデータが格納可能
• ボタンを押して動作の様子を確認
  • MIO51 受取リクエスト１回目 (rxbusy->1)
  • MIO50 送出リクエスト１回目 (一度 txbusy->1 になって、両busy->0)
  • MIO50 送出リクエスト２回目 (一度 txbusy->1 になって ->0, FIFO カウンタが進む)
  • MIO50 送出リクエスト３回目 (一度 txbusy->1 になって ->0)
  • MIO50 送出リクエスト４回目 (txbusy->1)
  • MIO51 受取リクエスト２回目 (一度 rxbusy->1 になって、両busy->0)
  • 以下、送出／受取リクエストを繰り返す
  • どちらも８回になったら終了
• テスト終了

学習

• Block Design の構成、各IPの役割を理解すること
• dmatest.c を読んで、DMA の使い方を理解すること
• ポイント…XAxiDma_SimpleTransfer(), XAxiDma_Busy()の使い方
• 注意…volatile宣言, バッファ変数の memory alignment, キャッシュの flush と invalidate, DMA busy の初期状態
• この方法で次が可能となる
  • ARM プログラムからデータをAXI Data Streamでハードウェアアクセラレータに送る
  • ハードウェアアクセラレータからデータをAXI Data StreamでARM プログラムに送る
