LED (Light Emitting Diode)


研究背景
　近年、青色のLED(発光ダイオード)が発明されたことにより、LEDだけでマルチカラー表示が可能になりました。
このため、LEDは照明やマルチカラーディスプレイといった分野にも、利用されるようになってきました。
しかし、発光効率は、まだ十分に高いとはいえません。
そこで、発光効率を上げようというのがこの研究の目的です。

研究室でできること
　この研究室では、シミュレータ（ATLAS）を駆使していろいろなシミュレーションを行うことができます。
たとえば、下の図に示すように、
各層（上から、コンタクト層・クラッド層・活性層・クラッド層・基板）の
厚さを変えると、どれくらい発光強度が変わるかがわかります。

　　　　　　　　　　　
　(a)構造A　　　　　　　　　　　　　　　　　　　　　　（b）構造B　　

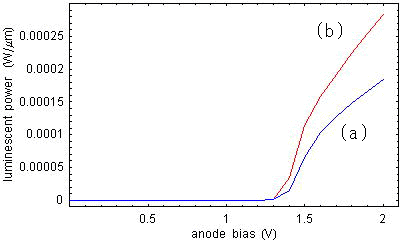

(a)構造Aと(b)構造Bにおける
印加電圧と光出力（デバイスの奥行き1μm当たり）との関係


この結果から、層の厚さを変えることで光強度が変化する
（この例では、約1.5倍）ことがわかります。

研究の流れ
　自分のアイデア→シミュレーション→検討　を繰り返すことにより
”研究”を進めていきます。


この他にも、構造を変えたり、電圧やドーピング濃度などいろいろなパラメータを変えて
自分なりのアイデアでシミュレーションすることができます。
また、LEDのほかにも半導体レーザやＦＥＴなどのシミュレーションもできますので
興味のある方は、ぜひ気軽に研究室に来てください。
