ウェブアニメーション実習２０１４（前半）

第２回図形とパス操作

担当者: 斎藤進也 (saitos@fc.ritsumei.ac.jp)

★本日のテーマ

本日は、前回に引き続き、オブジェクトを描画するためのツールの基本をマスターする。
そして、ムービーを作成する上で重要となる「フレーム」の基礎的使用方法について学ぶ。

★ツールの基本（２）

図形を描く
- 円を描く

  楕円ツール
  楕円ツールで斜めにドラッグすると、対角線上に円ができる。
  [shift]を押しながらドラッグすると、まん丸が描ける。

  「プロパティ」パネル、「情報」パネル、「変形」パネルで,大きさなどの数値を指定できる。
- 四角を描く
  矩形ツール
  矩形ツールで斜めにドラッグすると、対角線上に長方形ができる。
  [shift]を押しながらドラッグすると、正方形が描ける。

  「プロパティ」パネル、「情報」パネル、「変形」パネルで、大きさなどの数値を指定できる。

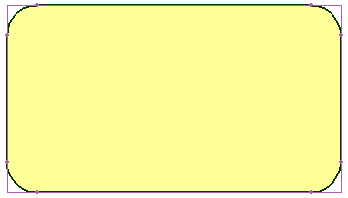

  矩形プリミティブツール
  角丸の長方形を作りたい場合などは、矩形プリミティブツールを用いる。

  プロパティパネルで、コーナーの丸みを数値で指定できる。
- 多角形を描く

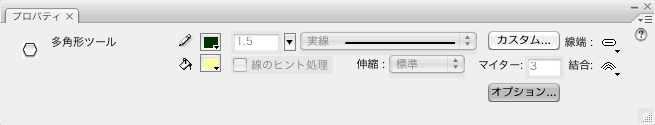

  多角形ツール
  多角形ツールでドラッグすると、各辺が等しい長さの多角形ができる。初期設定では、五角形。

  プロパティパネルの[オプション]をクリックして、[ツールの設定]ダイアロボックスで[辺の数]を変更することができる。

  また、[ツールの設定]ダイアロボックスで、[スタイル]を[星]に変更することで星形を描くことができる。
- 扇形やドーナツ型を描く

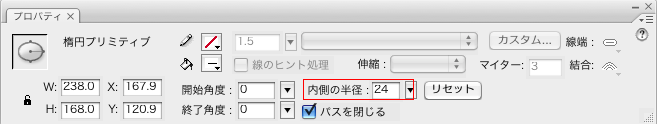

  楕円プリミティブツール

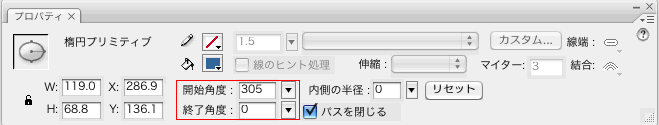

  楕円プリミティブツールで円を描画後、[プロパティ]パネルで[内側の半径]の値に応じて内側がくりぬかれる。

  [プロパティ]パネルの[開始角度][終了角度]を調整することで、扇形や円グラフの一部のような図形を描くことができる。　
選ぶ
- 「塗り」や「線」を選ぶ
  選択ツール
  選択ツールで、エレメントの一部をクリックすることで「塗り」や「線」が選択される。
  Flashでは、「塗り」と「線」を別々のエレメントとして扱っていることに注意が必要。
- アンカーポイントを選ぶ
  ダイレクト選択ツール
  [ダイレクト選択ツール]を利用すると、アンカーポイントを選択することができる。

  アンカーポイントとは、線（パス）を操作するための点のことである。
  これを移動させることで、線をその方向に引っ張り（anchor）、変形させることができる。
- 部分的に選ぶ →素材のダウンロード
  なげなわツール
  なげなわツールを使うと、塗りや線を部分的に選択することができる。
  オブジェクトを分割せずに、部分的にカラーを変更する"塗り分け" に利用すると便利。

  影の部分を、なげなわツールを用いて選択

  選択した範囲内を別の色で塗る。これが′′塗り分け′′。
変形

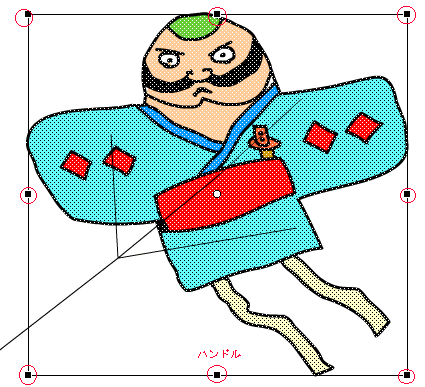

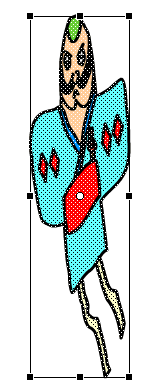

自由変形ツール
自由変形ツールを使うと、簡単にオブジェクトを拡大・縮小・回転させることができる。オブジェクトを選択して、[自由変形ツール]に切り替えると、オブジェクトを包み込むような四角形が表示される。各辺に表示されている「ハンドル」をドラッグするとオブジェクトが変形する。

なお、[shift]を押しながら四隅のハンドルをドラッグすると、縦横比を保持したまま変形される。
文字の入力
テキストツール

[テキストツール]を選択し、ステージでクリックすると、テキストブロックが表示されるので、そこに文字を入力する。

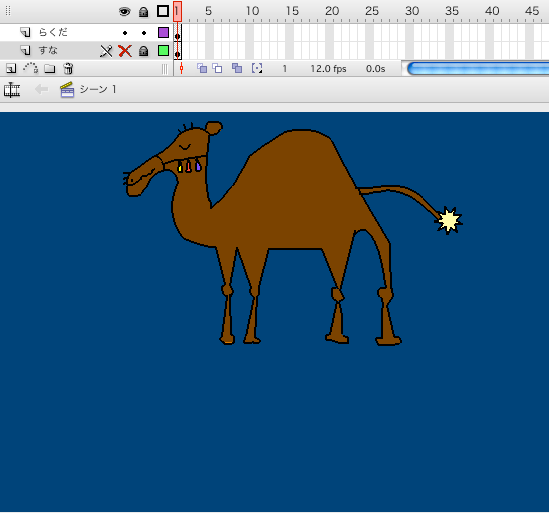

★レイヤー

レイヤーは何層も積み重ねることができる透明シートのようなもので、部分的な編集を重ね合わせることができる。

また、「下書き」レイヤーと「クリーンアップ（清書）」レイヤーの２つを用意し、両者を使い分けることで、効率的な作画を行うことができる。

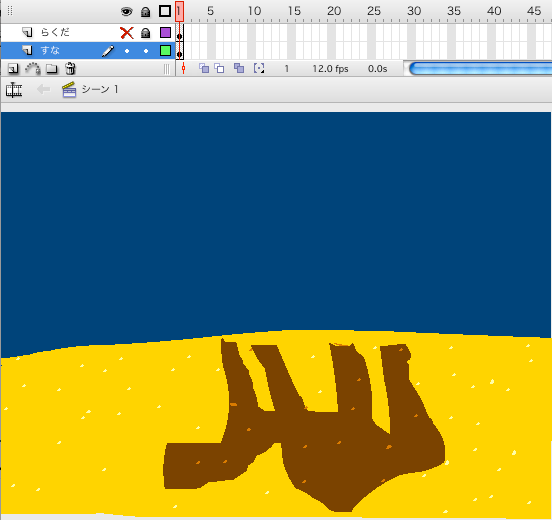

のところを

にすると、そのレイヤーが見えなくなる。
また、

は、そのレイヤーをロック（編集不可能）にするためのものである。

新規レイヤーを追加したい時は、

をクリックする。

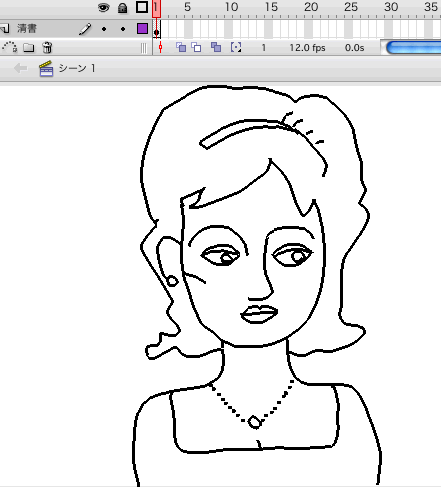

■作画時のレイヤー活用法

（1）「下書き」レイヤーと「清書」レイヤーを用意する。

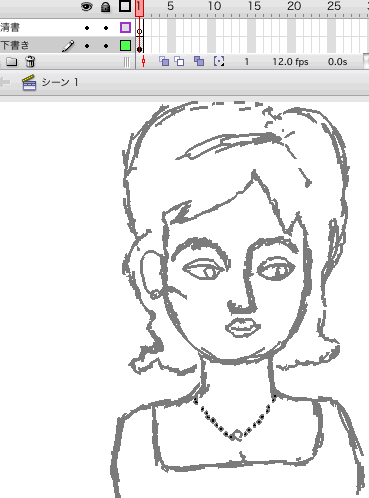

（2）「下書き」レイヤーに、[えんぴつ]ツールで、ラフに絵を描く。線の色は清書とは違うものを選ぶ。

（３）「下書き」レイヤーが編集されないようにロックし(

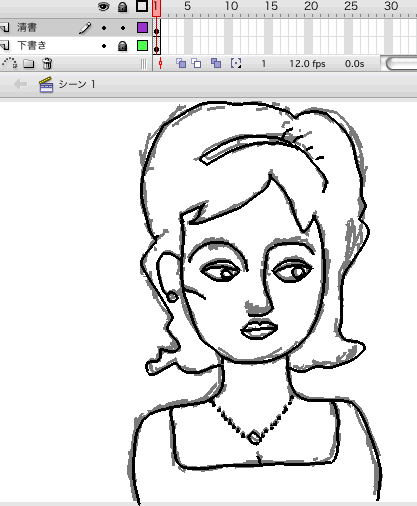

にチェック)、「清書」レイヤーを編集する。
下書きの線を参照しながら清書する。

（４）「下書き」レイヤーを削除する。小綺麗なイラストが出来る。

（５）必要であれば色を塗る。

★次週内容：ちょっと先どり

Flashでアニメーションを作るには、どうしたらよいのだろう？？
アニメーションは、「フレーム」の設定をおこなうことで制作する。

キーフレームを追加するには、任意のフレームを選択し、[挿入]→[タイムライン ]→[キーフレーム]とする。

フレームについては、次週詳しく解説するが、時間に余裕がある人は教科書やネットで調べて予習してみよう。

★プログラミングに少しずつ慣れよう! 　その壱プログラミング（ActionScript3.0）を使ったコンテンツ制作は、第二クォーターからだが、今のうちから少しずつ慣れていこう。

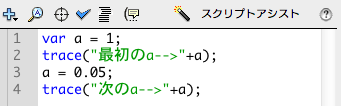

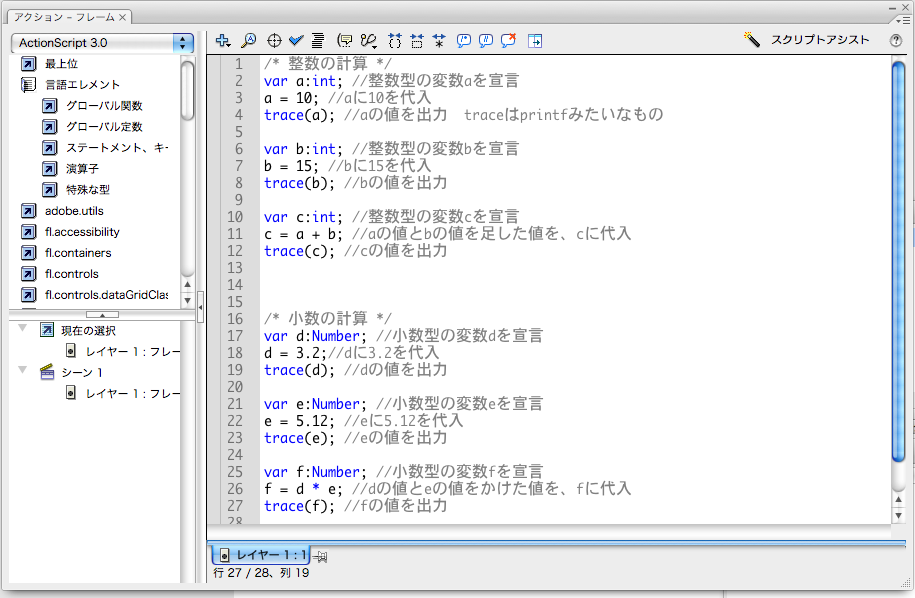

「変数」とは？

変数とは、データを入れるための「ハコ」。

整数型、小数型など、さまざまな「型」がある。

※[ウインドウ]→[アクション]でアクションパネルが起動

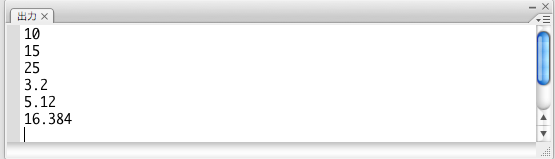

※出力パネルに結果が表示される。 [制御]→[ムービープレビュー]

※ 実は、ActionScript3.0では型を自動で判断してくれる
つまり、型を指定せずに変数を用いることが出来る。

★本日の課題

本日は、課題Aと課題Bの２つの課題に取り組みなさい。

課題Aについては、各自ひとりひとり取り組み、課題Ｂについてはペアでひとつに取り組む。

課題A : 「下書き」レイヤーと「清書」レイヤーを使い分け、次のいずれかのイラストを描きなさい。

同じグループの誰か
オリジナルゆるキャラ
花粉症に悩む人

なお、課題Aを提出する時は、「下書き」レイヤーを消さずに残しておくこと。

※「個人課題」の提出方法
各自が所属するグループのフォルダ内に、それぞれファイルを保存する。
ファイル名は、名字_日付.拡張子とする。ex)saito_140416.fla

課題B : ペアのひとりが背景を作り、もうひとりがキャラクターを作り、最後にひとつの絵にまとめなさい。
なお、画題は下記のいずれかとする。

背景 : 座敷　　キャラクター : 座敷童
背景 : ニューヨークの街　　　　キャラクター : 自由の女神
（３人の場合）背景：適当な寺の門　キャラクター１：金剛力士像（阿形）　キャラクター２：金剛力士像（吽形）

<課題Ｂの手順>
(1)背景とキャラクターで、それぞれのレイヤーを用意し、一方が「背景」レイヤーを他方が「キャラクター」レイヤーを作画する。
(2)双方が出来たところで、USBメモリーなどを利用し、相手の絵（レイヤー）を入手し、合わせる。

※「ペア課題」の提出方法
各グループ（４名一組）を２分割し、二人一組で課題に取り組む。

各自が所属するグループのフォルダ内に、ペアでひとつのファイルを保存する。
ファイル名は、名字１_名字2_日付.拡張子とする。ex) saito_inaba_090408.fla
