Zybot-R の製作
使用部品
Zybot-R 本体
- Zynq 搭載 FPGA ボード … ZYBO (Digilent 410-279P) × 1個
- 4GB以上の Micro SD Card … 例:Kingston class10 UHS-I 8GB SDC10G2/8GB
- 車体ベース … いずみ設計&立命館工作センタ謹製 × 1個
- Tail Skid (Digilent 290-015) (Drag Button, Caster, etc) × 1個
(注:Caster だと慣性が大きくて制御が難しい)
- 3/4 inch ネジ&ナット 少々
(注:下記部材に付属のもので足りる)
- M3×40〜50mm のスペーサ(スタンドオフ)×4本
- M3x8mm トラスネジ, M3x6mm トラスネジ, M3 ナット, M3 ワッシャ 少々
- Pmod Clip (Digilent 240-107P) × 4個
- Pmod Cable Kit (6pin, 6inch) × 3本
(注:市販の 6pin QI オス/メスケーブルで代用可)
- 2-Pin MTE power cables (9inch, 5-pack) × 1個
(注:市販の 2pin 電源ケーブルで代用可、ただし数A用の太めのもの)
- Voltage Regulator … Digilent VRM × 1個
(注:電源配線ミスで破損、要予備)
- 構造部品 … タミヤ ユニバーサルアームセット、3mmプッシュリベットセット、など
- 電線、QI コネクタピン(共立4AM14A等)、QI コネクタハウジング(共立4AM142等)、圧着工具(Engineer PA-09等)、など
- プラネジ、タイラップ、ボンドなど
- モータ … Motor and Gearbox (1:19) (Digilent 290-006P) × 2個
6V,1:53の290-008Pの方がいいかも
- 車輪 … Wheel Kit (D-slot hub, pair) (Digilent 240-015P) × 1個
- タイヤ … Sticky Rubber Tires (pair) (Digilent 290-022P) × 1個
- 車輪モータマウント … Double Motor Mount (Digilent 290-003P) × 1個
- モータ制御モジュール … Pmod HB5 (Digilent 410-106P) × 2個
(注:過大逆起電力で破損、要予備)
- サーボモータ … GWS Servo Kit (Digilent 290-010P) × 2個
- サーボモータマウント … Servo Mounting Bracket (pair) (Digilent 240-038P) × 1個
- サーボモータ軸輪 … Wheel Kit (Splined hub, pair) (Digilent 240-040P) ×1個
- サーボモータ接続モジュール … Pmod CON3 (Digilent 410-082P) × 1個
- WiFi Adapter … I-O DATA WN-G150U × 1個
(注:相性問題あり、Edimax EW-7811Un は何故か静的接続でうまくいかない)
(注:消費電流が大きいものは動作不安定になる)
- USB Camera … Elecom UCAM-C0220FBNBK × 1個
(注:相性問題あり)
(注:消費電流が大きいものは動作不安定になる、Logitech c270は×)
- 4-port USB HUB × 1個
(注:消費電流が大きいものは動作不安定になる、セルフパワーやUSB3.0対応は若干多め)
- 電池 … Panasonic eneloop 単三 × 8本
- 電池ケース … 共立 SBH381AS × 1個
- 文字表示器 … SO1602AWWB-UA-WB-U+OLED_DRV-S1 × 1個
周辺機器等
- AC adapter (DC12V, 3A以上) (共立 3A-403DA12, マルツ ATS065-A120-T, など) × 1個
- 変換コネクタ (共立 F2R311, マルツ GB-DCJ-TB-2.1, など) × 1個
- mini USB cable … 例:Elecom U2C-AMB10BK × 1本
- micro SD card reader/writer … 例:Sanwa Supply ADR-MCU2SWBK × 1個 (注:相性問題あり!)
- HDMI monitor … 例:Century LCD-8000VH2B × 1個
- HDMI monitor cable … 例:Elecom DH-HD14SS10BK × 1個
- USB keyboard … 例:Sanwa Supply SKB-E3U × 1個
- USB mouse … 適当なもの × 1個
- 充電器 … 使用電池用
操作PC用
- Control Pad … 例:Elecom JC-U3712TBK × 1個
Zybot-R の製作
よくかんがえて、がんばって、つくる。以上。
接続
- バッテリ(9.6〜12V)あるいはAC Adapter(12V)をVRMのBATTERYにつなぐ
- VRMのBATTERY側の端子からPmod HB5(2個)の電源端子につなぐ
- VRMのOUTPUT側の端子からPmod CON3 の電源端子につなぐ
- VRMのOUTPUT側の端子からZYBO の電源端子(VU5V0,GND) につなぐ
- 右車輪モータの Pmod HB5 は Pmod JE の上側につなぐ(コネクタの向きに注意)
- 左車輪モータの Pmod HB5 は Pmod JE の下側につなぐ(コネクタの向きに注意)
- サーボの Pmod CON3 は Pmod JD の下側につなぐ(コネクタの向きに注意)
- 上下のサーボを Pmod CON3 の P3 につなぐ
- 左右のサーボを Pmod CON3 の P4 につなぐ
- Pmod CON3 のジャンパJP1はVS-VE間をつなぐ
- ZYBOにUSB-HUBをつなぎ、USB-HUBにWiFi AdapterとCameraをつなぐ
- 文字表示器の RXD,GND,+5V を Pmod JB の 10,GND,3V3 につなぐ
(3.3Vでも動作するようだ)
参考

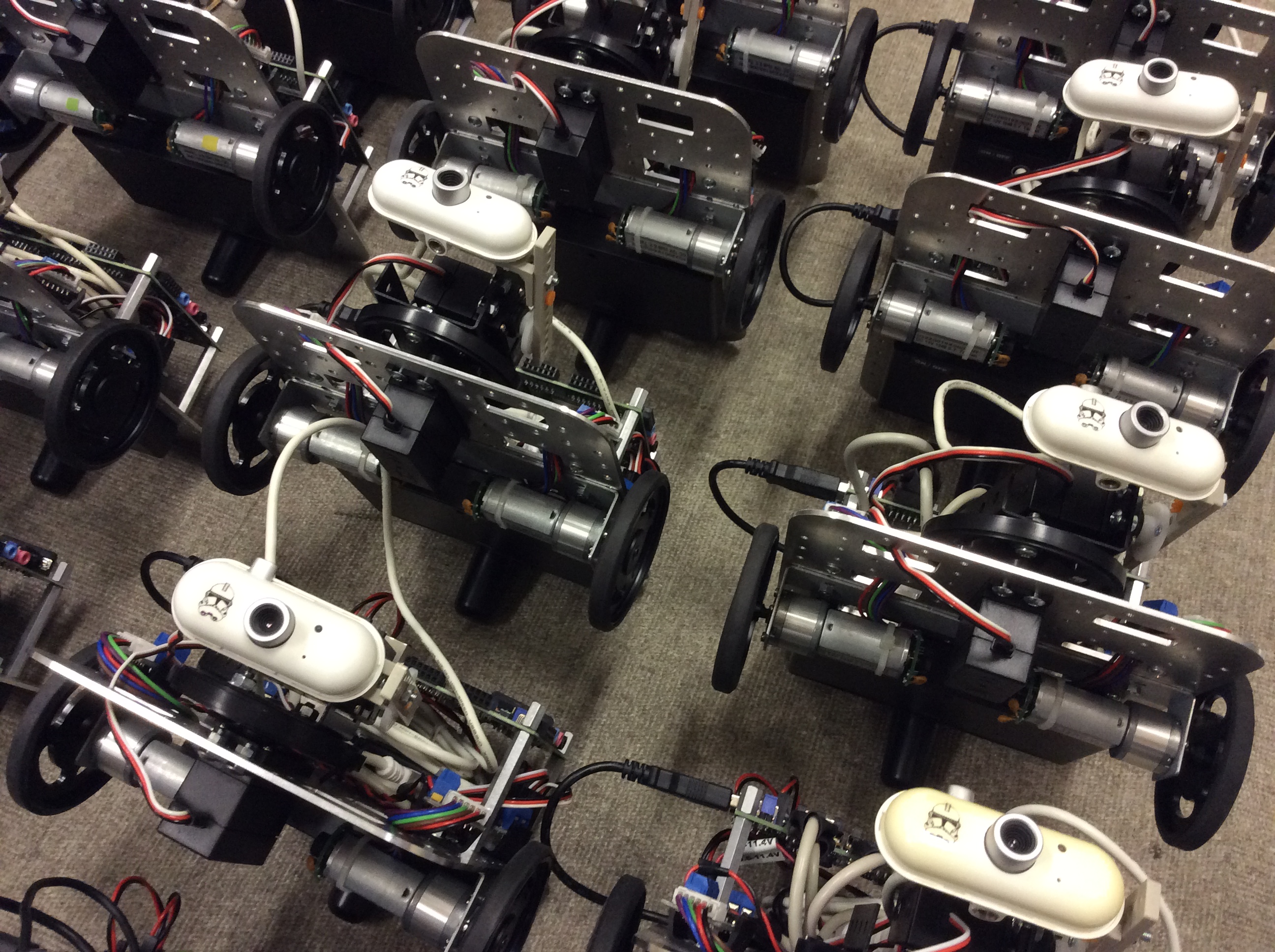

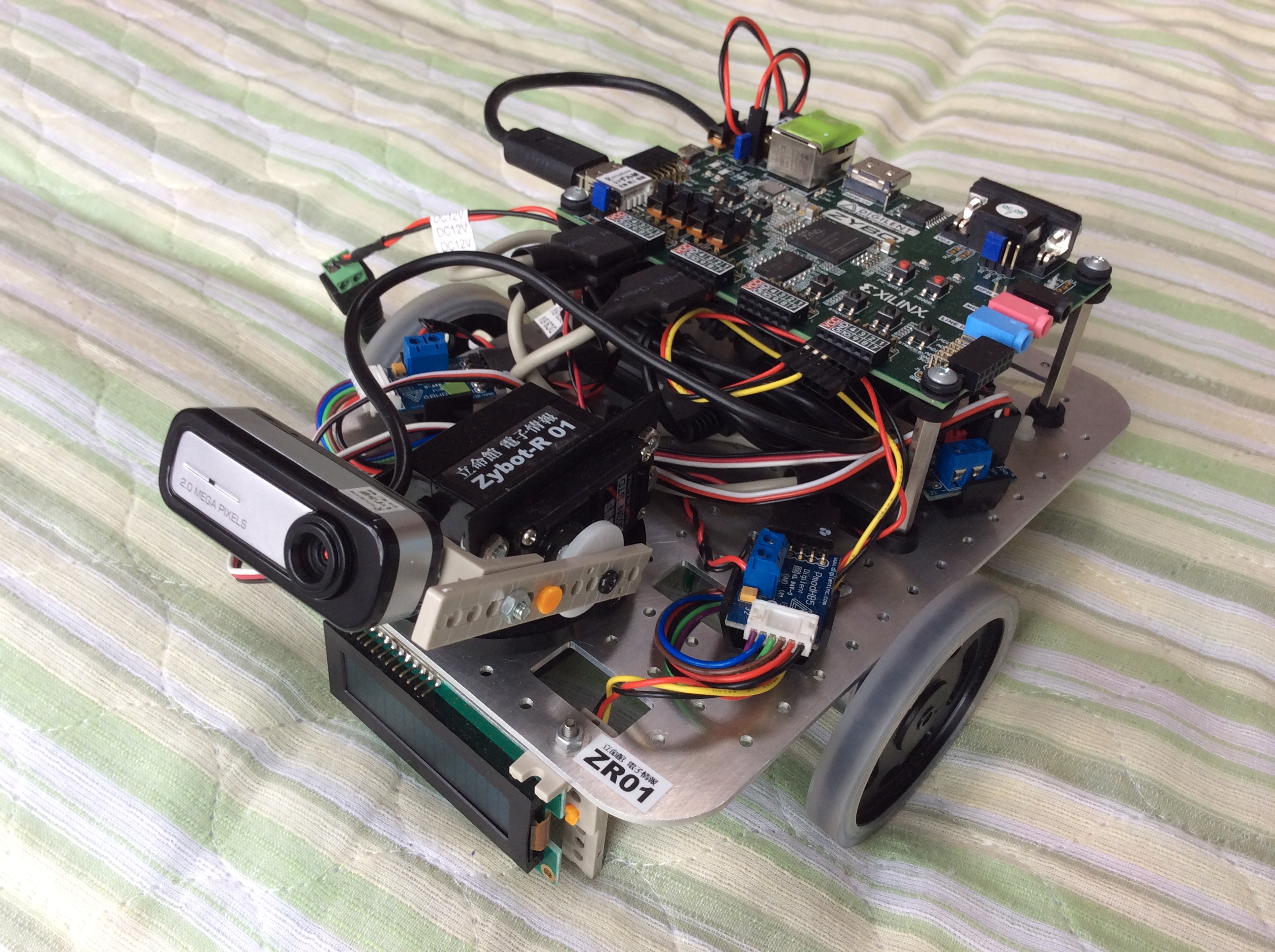

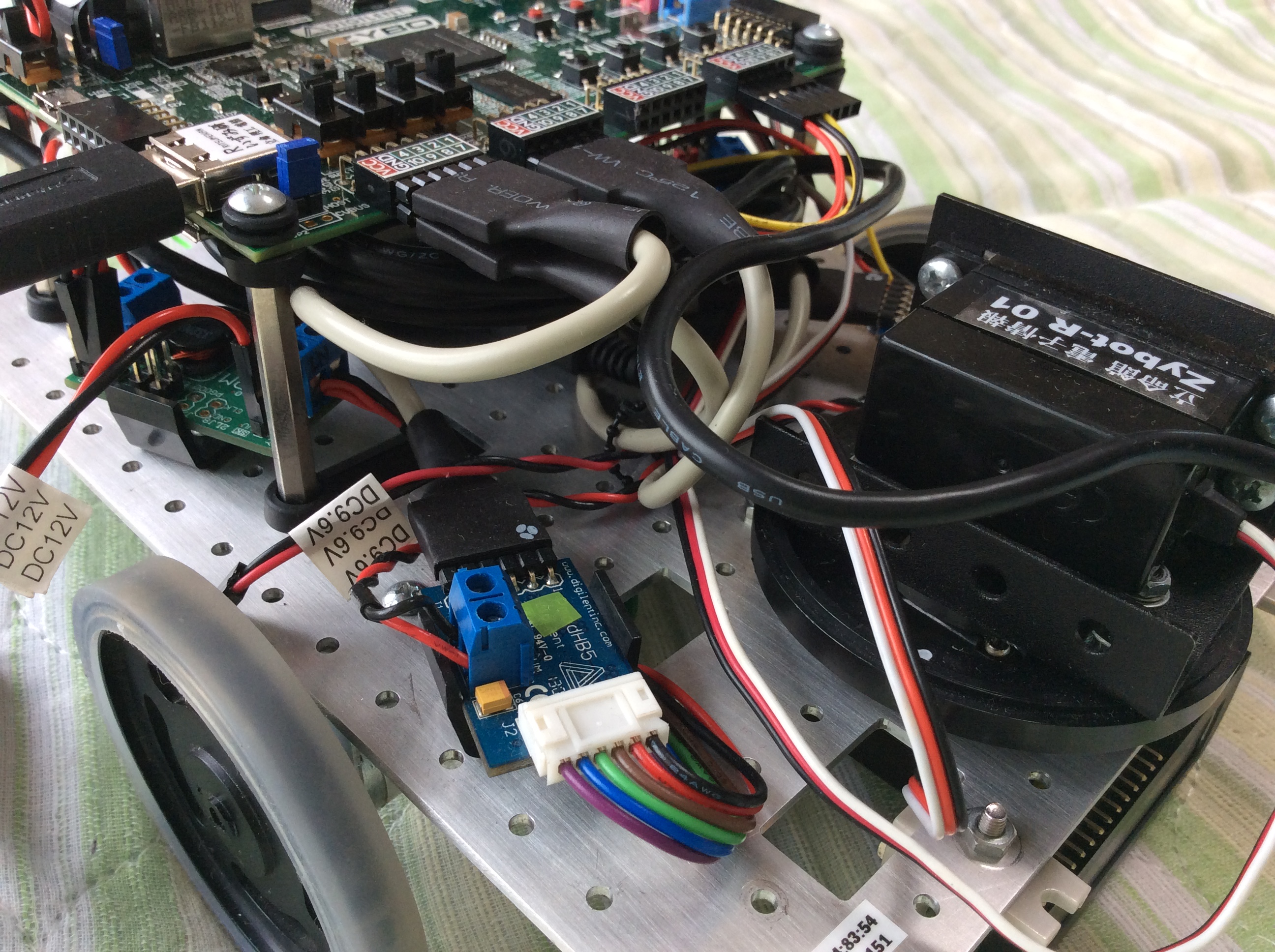

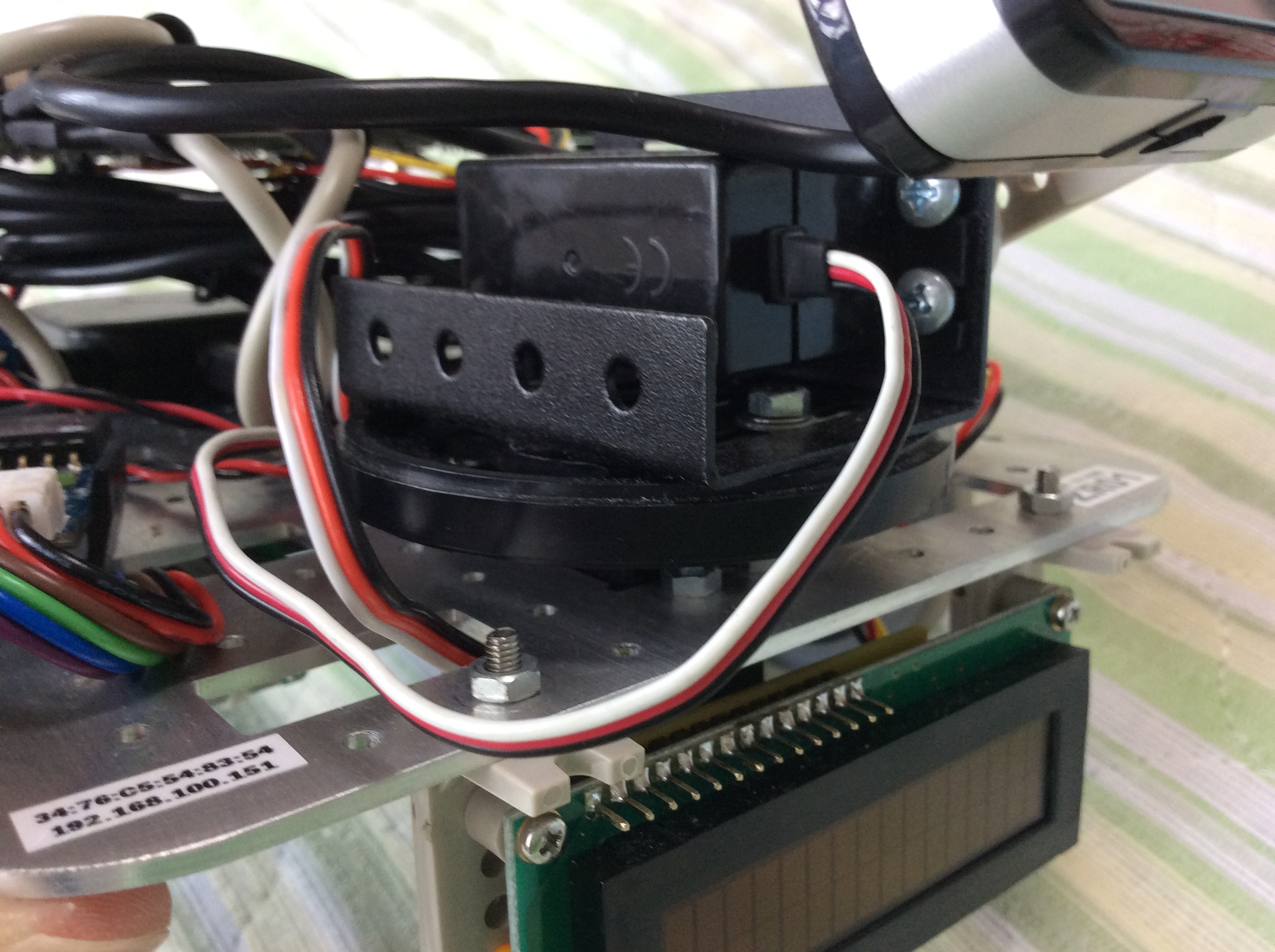

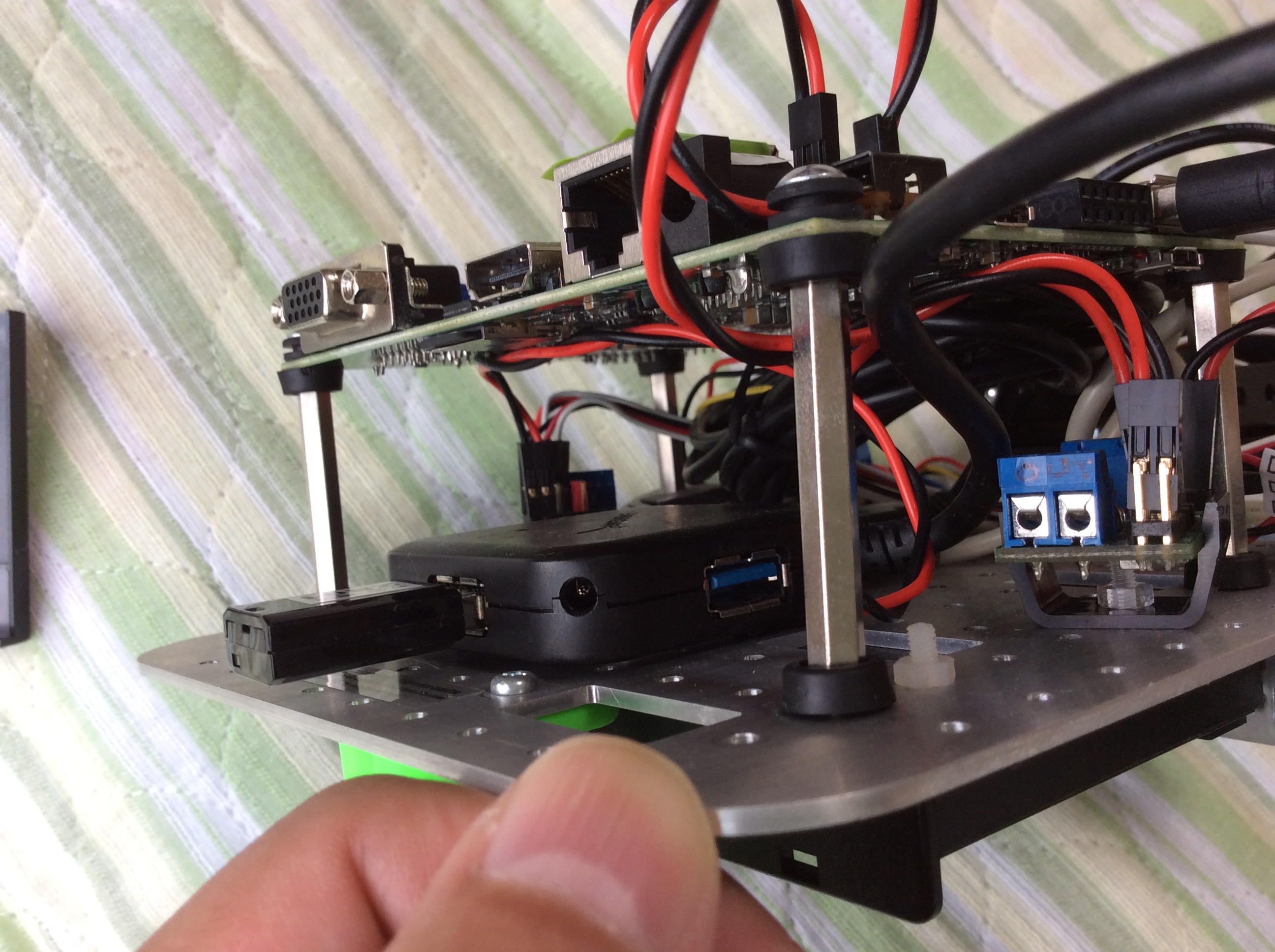

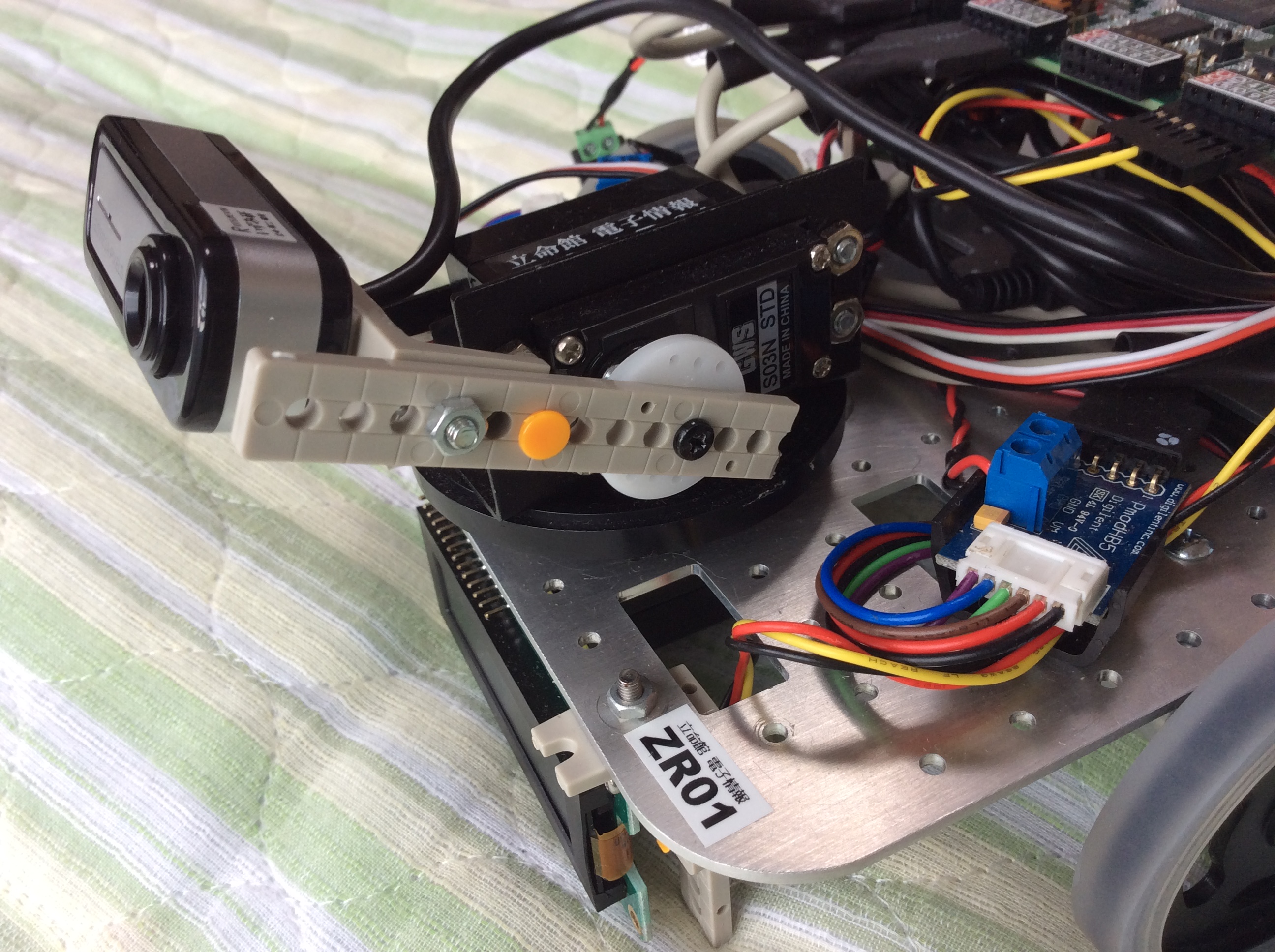

完成例
クリックすると拡大画像が見られます。
