２０２１年度 『システム設計ＣＡＤ』 サポートサイト

２０２２年度版はこちら


本講義の内容

このサイトの利用について： 受講生以外の方、学外の方もこちらの資料・情報を活用して頂いて構いませんが、 学術研究・教育の良識を持ってご利用ください。 無断複製転載は禁止します。リンクをはるのは構いません。 このサイトの情報により損害等が発生したとしても、当方は責任を負いません。

EAGLEのバージョンについて： 以下の資料では FUSION 360 内の EAGLE Premium を使用しています。 以前の単独 EAGLE でも操作などは概ね同様で、使用できなくはないです。 ただし、プロジェクトへのアクセス方法、メニューや細部の名称、 アイコンやボタンの配置などが異なりますので、それは各自確認してください。

講義資料

リンク

準備

Autodesk FUSION 360

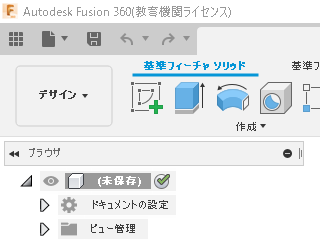

アカウント作成、ライセンス入手、インストール

補足と注意

Arduino IDE

【注意】 Arduinoの偽サイトがあるのでアドレスをよく確認すること

三次元部品ＣＡＤ

おすすめの自学自習用資料

（メモ：Fusion360 3Dツール内トレーニング用サンプルをピックアップするつもり）

電子基板設計ＣＡＤ

おすすめの自学自習用資料

そのほか、いいのないかなぁ…

マイコンプログラミング

おすすめの自学自習用資料

いいのないかなぁ…

ＣＡＤツールのトラブル＆対策集

FUSION 360

プロジェクト共有して「閲覧者」にしても見えない
「編集者」にすると見える。編集しないように告知する。
複数オブジェクトを選択したい
コントロールキーやシフトキーを押しながら選択する
オブジェクトが重なっていて選択できない
左クリック長押しで選択できる
中点が見えない
シフトキーを押しながら探す
プロファイルが選べない
画面右の「スケッチパレット」メニューからプロファイルを表示する
スケッチが見えない
画面左の「ブラウザ」メニューからスケッチを選んで表示する

EAGLE Premium

Electronic LibraryでSymbol/Footprint/Device等のDuplicateをすると挙動がおかしく（コピー元と先の区別がつかない感じ）、それをDeleteするとFUSIONが落ちる
複製したい部品を開いてcopyし、新規作成してpasteする。
Electronic DesignのプロジェクトでイメージをキャプチャしようとするとFUSIONが落ちる
そんなことをしようと思わない…。後述のexportを使う。
Library ManagerからBrowseでflbrファイルのアップロードができない(lbrしか検索できない）
ローカルのflbrを追加する場合は、いったんFUSION360のクラウドにアップロードしてから、Library Manager から Add from Team する。
削除したはずのLibraryが、Library Manager上に残る
見なかったことにする…
Libraryの編集・削除後に、Library Managerを扱っていると、FUSIONが落ちることがある
諦める…
Library ManagerでUseから外しても、Libraryの編集・削除後に全てUseになる
そんな機能はなかったものと思う…
Library Managerで自分のライブラリを登録するとライブラリの名前が変わる
気にしないことにする…
Library Managerが…
回路図や基板図をPDF/PNG等ファイル出力するメニューがない
「ドキュメント」メニューの印刷で PDF 出力できる
メイン画面上部のCUIコマンド入力部でprintやexportと入力する
回路図でネットを繋ぎ変えても基板図のラッツに反映されない
ピン中の信号名は変わっている。手作業でラッツの引き直しをすると反映される。
製造(CAMプロセッサ)でガーバーデータを生成すると文字が消える
以前のバージョンでは vector font に自動変換されていたが、最近のバージョンではフォントデータがないと消されてしまう
フォントデータがあるなら登録するのがよい
すべてのフォントを vector font に置き換える … ユーザーアカウントメニュー → 基本設定 → 一般 → 電子部品 → [✓] Always vector font

XYZ print

新しいオブジェクトをロードしているのに、以前に出力したオブジェクトが出力される。
いったんXYZ printを終了し C:\ProgramData\XYZprintingInc\XYZprint 以下を消してからやりなおす。
いずみ研 ♡ 立命館大学 理工学部 電子情報工学科

memo

3D CAD&printer 演習 関連資料
http://www.ritsumei.ac.jp/se/re/izumilab/lecture/21cad/

https://www.youtube.com/playlist?list=PL-VCtEiHj-0hZzbHEZ1iZGVqlIkGldLok

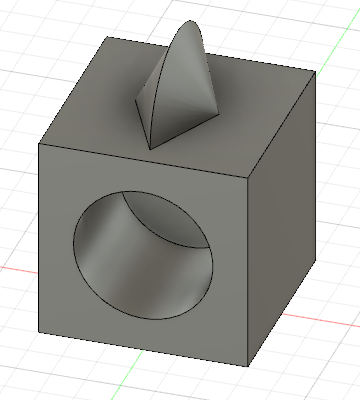

3D CAD exercise (1) & (2) ... crown
https://youtu.be/bk970afAVTk

3D CAD exercise (3)
https://youtu.be/zJ3pyrdrq_k

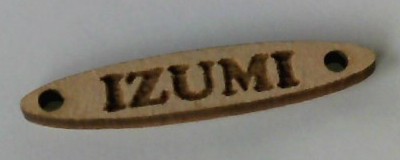

3D CAD design (1) ... name tag
