Numerical Solution By Implicit Method - 3

■　プログラムの実行結果　■

　implicit.fを実行すると次の出力ファイルが出てくるはずです。

　output__.datをグラフ化させたものを，Fig.10とFig.11に示します。なお，入力条件は，c⁰=0.2，c_e=1.0，T=1.0です。

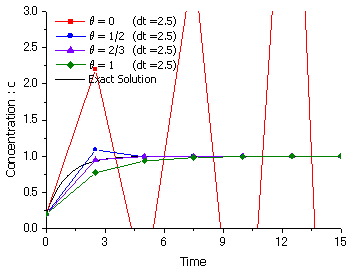

Fig.10　dtに関する数値解（陰解法）の比較		Fig.11　θに関する数値解（陰解法）の比較

　θ=0のときの曲線は，陽解法における近似解を表わしています。
　まず，Fig.10を見てみましょう。Fig.10は，刻み幅�冲が陰解法より得られる近似解に与える影響を示したものです。この図によれば，陰解法では，�冲を比較的大きく設定しても精度良い解が得られそうですね。
　次に，Fig.11を見てみましょう。Fig.11は，重みθが陰解法より得られる近似解に与える影響を示したものです。この図によれば，陰解法では，θが1に近づくにつれて安定した解が得られそうですね。
